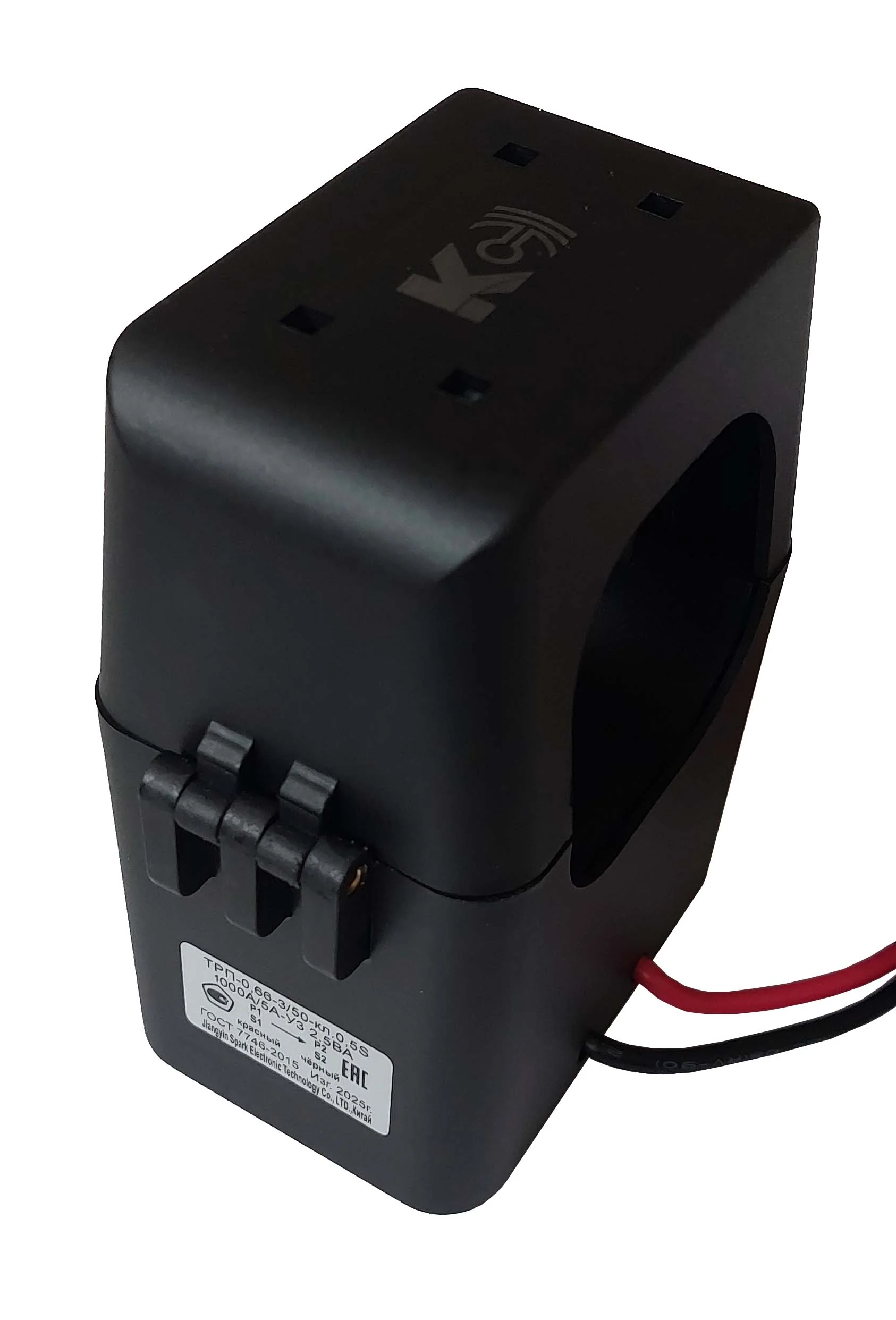

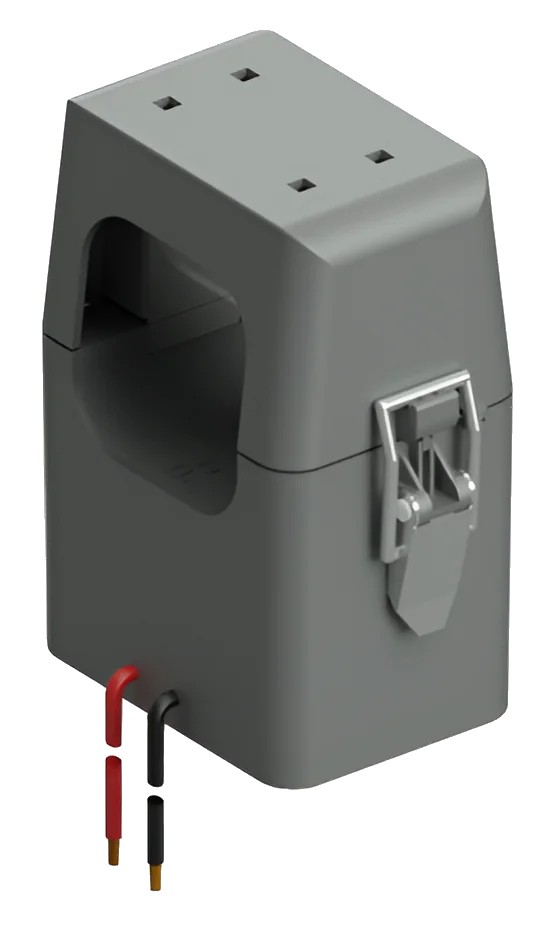

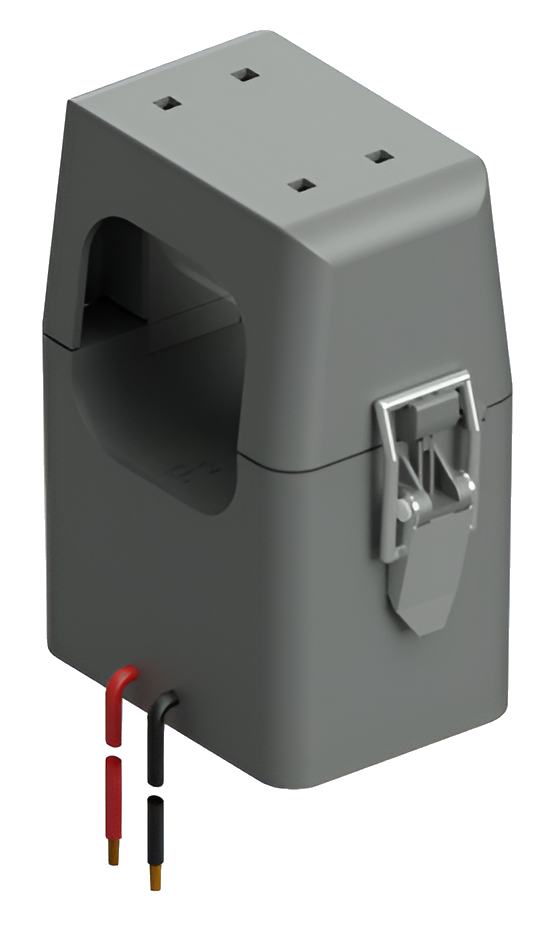

ТРП-0,66-3/50-0,5S-1000А/5А-У3 Трансформатор тока

Артикул 61013002

Класс точности 0,5S

Номинальный вторичный ток 5

Номинальный первичный ток 1000

Трансформаторы разъёмные ТРП-0,66 предназначены для контроля и передачи сигналов измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц и напряжения 0,66 кВ.

Область применения средства измерений: трансформаторы предназначены для установки в низковольтные комплектные устройства для присоединения расчетных счетчиков электроэнергии, счетчиков технического учета, измерительных приборов и других устройств управления и сигнализации.

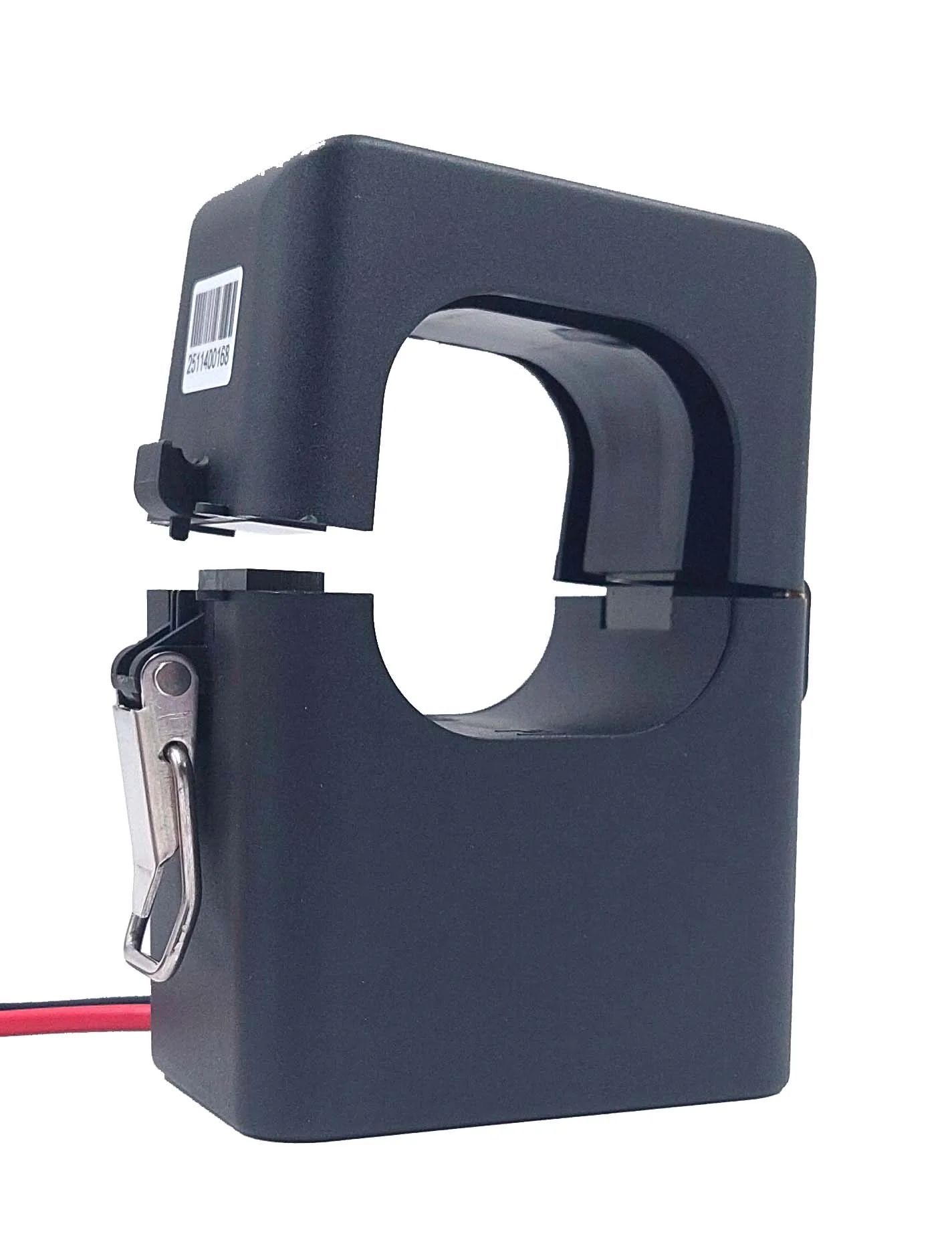

Доступ к зажимам вторичной обмотки может быть защищен пломбой на фиксаторе. Благодаря разъемному магнитопроводу с корпус из самозатухающего пластика монтаж выполняется на кабелях и шинах без их отсоединения.

Внесены в Государственный реестр средств измерений
№ 95081-25

Поверка прибора производится по запросу

7 076 руб. / шт
(Цена с НДС)
-
+
Заказать товар
Получить бесплатно

Руководство по эксплуатации 1.15 MB
Листовка трансформаторы ТРП-0,66-3 666.24 KB
Описание типа 833.04 KB
Сертификат об утверждении типа средств измерений 479.52 KB
Декларация 494.98 KB

Особенности модификации ТРП-0,66-3/50-0,5S-1000А/5А-У3

  • Данная модификация рассчитана на номинальный первичный ток 1000 А — это максимальное значение для данной серии.
  • Номинальный вторичный ток составляет 5 А.
  • Класс точности 0,5S позволяет использовать трансформатор в системах коммерческого учета электроэнергии.
  • Проходное отверстие размером 52×51 мм подходит для проводников большого сечения.
  •  Прибор рассчитан на эксплуатацию при температуре от −45 до +55 °С и уровне влажности до 95%.
  • Средняя наработка на отказ составляет не менее 230 000 часов.
  • Габариты — 98×119×60 мм, масса — не более 1,1 кг.
  • Степень защиты — IP20, климатическое исполнение — У3.

Метрологические характеристики трансформаторов ТРП-0,66-3

Модификация

Номинальный первичный ток, А

Класс точности, %

Номинальный вторичный ток, А

ТРП-0,66-3/16

200

1

5

ТРП-0,66-3/24

200

1

5

250

300

ТРП-0,66-3/36

200

1

5

300

400

500

0,5

ТРП-0,66-3/50

400

1

1,5

500

0,5S

600

800

1000

Основные технические характеристики трансформаторов ТРП-0,66-3

Наименование характеристики

Значение

Номинальное напряжение трансформатора, кВ

0,66

Наибольшее рабочее напряжение, кВ

0,72

Количество вторичных обмоток

1

Номинальная вторичная нагрузка с коэффициентом мощности  cos φ=0,8, не более В·А

1,5(1) ; 2,5(2) ; 5(3) ; 10(4); 20(5)

Электрическая прочность изоляции, не менее кВ

3

Номинальная частота напряжения сети, Гц

50

Степень защиты корпуса по ГОСТ 14254-2015

IP20

Климатическое исполнение и категория по ГОСТ 15150-69

У3

Нормальные условия измерений:
- температура окружающего воздуха, °С
- относительная влажность воздуха, %


от +15 до +25
от 30 до 80

Рабочие условия измерений:
- температура окружающего воздуха, °С
- относительная влажность воздуха, %


от –45 до +55
95 при +35 °С

Средняя наработка на отказ, ч, не менее

230 000

Средний срок службы, лет, не менее

25

Примечание:

(1) Для диапазона номинального первичного тока 80-300А.
(2) Для диапазона номинального первичного тока 350-600А.
(3) Для диапазона номинального первичного тока 800-1500А.
(4) Для диапазона номинального первичного тока 2000-2500А.
(5) Для диапазона номинального первичного тока от 3000А.

Габаритные размеры трансформаторов ТРП-0,66-3

Модификация трансформатора

Габаритные размеры, мм
(ширина×высота×глубина)

Габаритные размеры отверстия, мм (ширина×высота)

Диаметр отверстия, мм2

Масса не более, кг

ТРП-0,66-3/16

51х65Х44

-

16

0,3

ТРП-0,66-3/24

57х69х37

24х25

-

0,3

ТРП-0,66-3/36

68х86х42

37х38

-

0,5

ТРП-0,66-3/50

97х119х60

52х51

-

1,1

Характеристики:

Артикул 61013002
Класс точности 0,5S
Номинальный вторичный ток 5
Номинальный первичный ток 1000

Артикул 61013006
