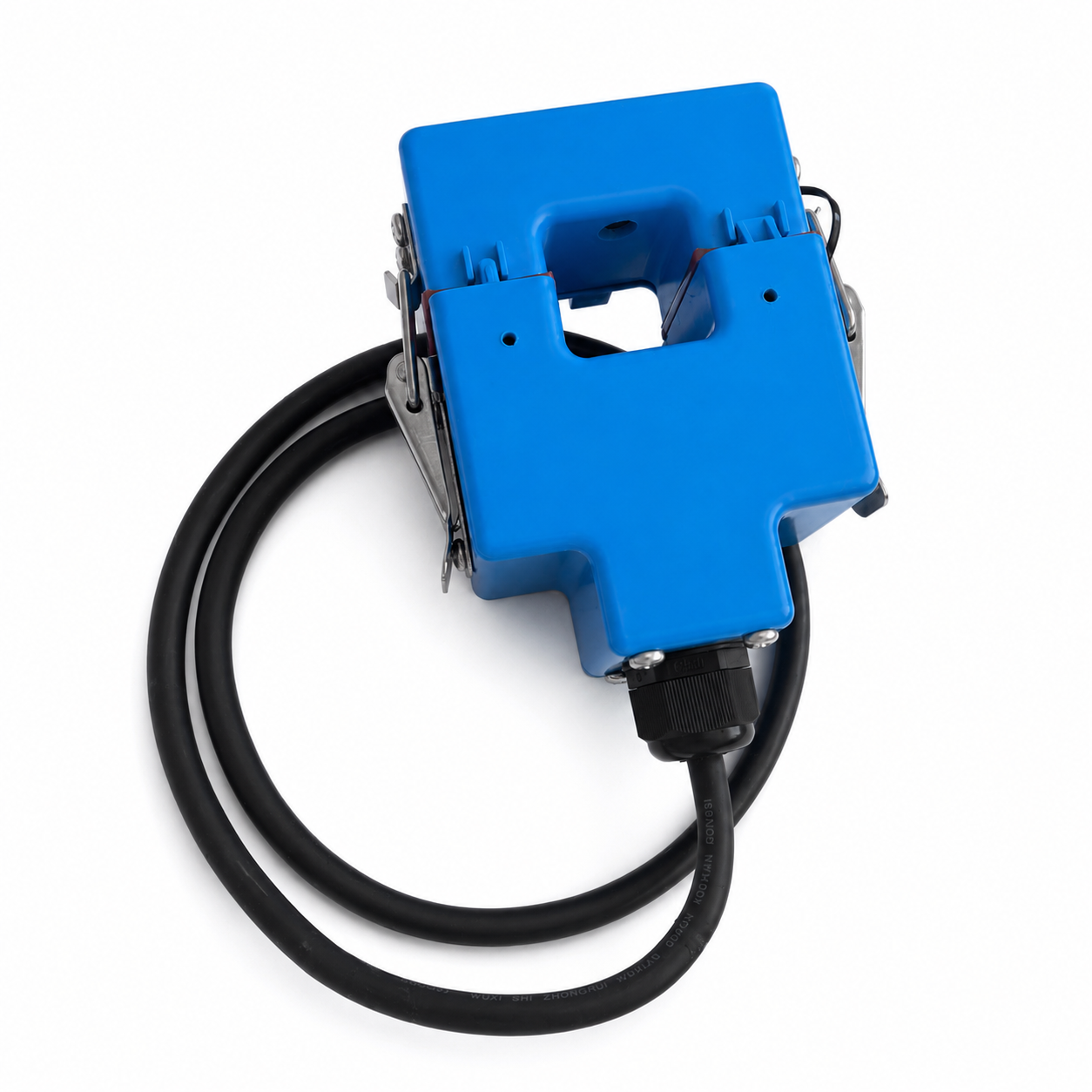

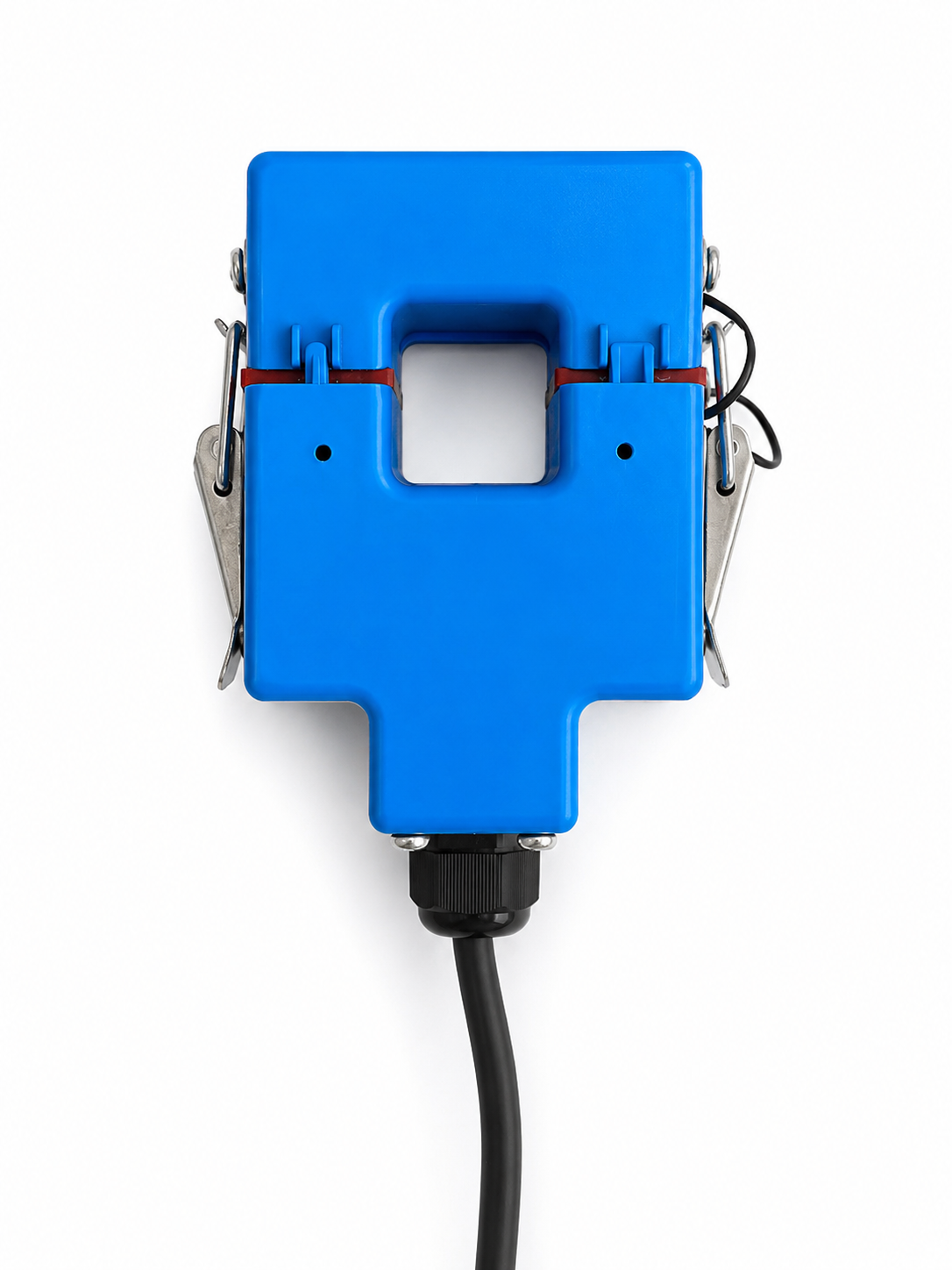

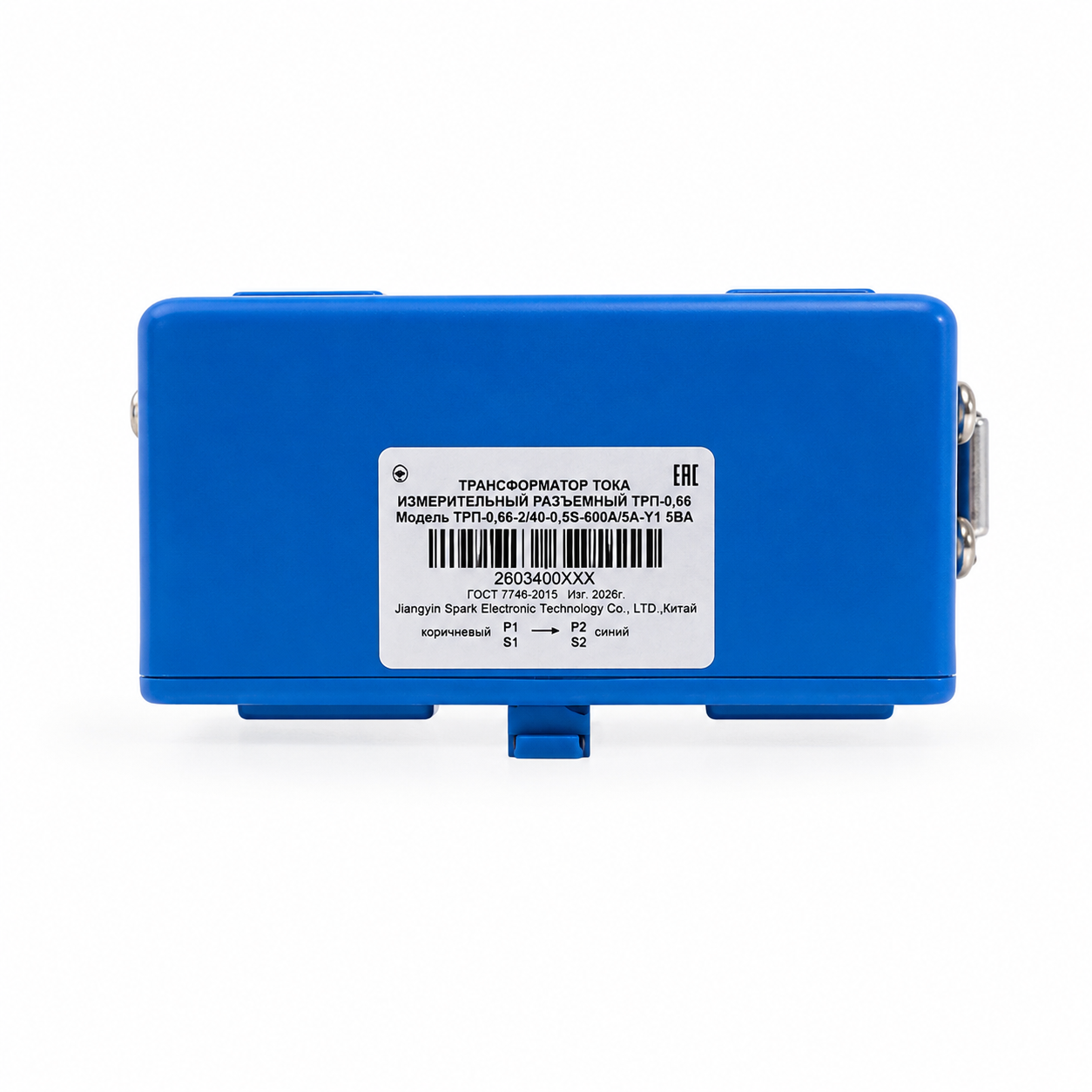

ТРП-0,66-2/40-0,5S-600А/5А-У1 Трансформатор тока влагозащищённый

Артикул 61008003

Класс точности 0,5S

Номинальный вторичный ток 5

Номинальный первичный ток 600

Трансформаторы предназначены для преобразования электрической энергии в цепях переменного тока частотой 50 Гц и напряжением 0,66кВ.
Данные модели могут работать в условиях повышенной влажности воздуха (до 100 %) и тумана, что позволяет устанавливать их на улице без специальной защиты.

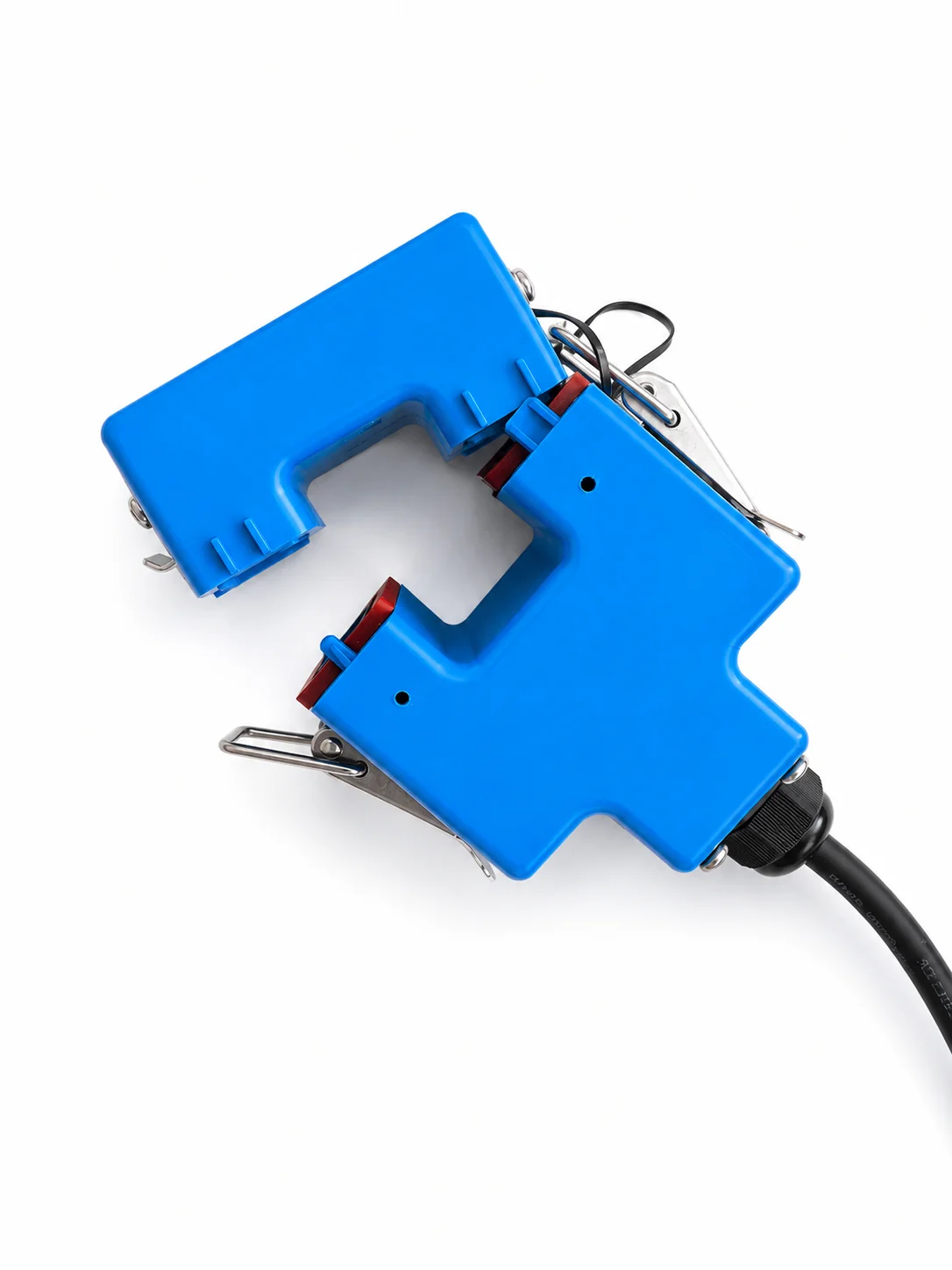

Разъемная конструкция дает возможность размещения прибора на существующие шины и кабели без их демонтажа, что значительно упрощает установку.
Внесены в Государственный реестр средств измерений
№ 95081-25

Цена по запросу
Заказать товар
Получить бесплатно

Руководство по эксплуатации 1.15 MB
Описание типа 833.04 KB
Листовка трансформаторы ТРП-0,66-1,2 855.13 KB
Декларация 494.98 KB

Метрологические характеристики трансформаторов ТРП-0,66-2

Модификация

Номинальный первичный ток, А

Класс точности, %

Номинальный вторичный ток, А

ТРП-0,66-2/30

100

1; 5

0,5S

200

300

350

400

ТРП-0,66-2/40

100

5

1

200

300

400

0,5

500

0,5S

600

ТРП-0,66-2/68

600

5

0,5

800

1000

0,5

1200

1500

ТРП-0,66-2/162

1000

5

0,5S

1200

1500

2000


Основные технические характеристики трансформаторов ТРП-0,66-2

Наименование характеристики

Значение

Номинальное напряжение трансформатора, кВ

0,66

Наибольшее рабочее напряжение, кВ

0,72

Количество вторичных обмоток

1

Номинальная вторичная нагрузка с коэффициентом мощности  cos φ=0,8, не более В·А

1,5(1) ; 2,5(2) ; 5(3) ; 10(4); 20(5)

Электрическая прочность изоляции, не менее кВ

3

Номинальная частота напряжения сети, Гц

50

Степень защиты корпуса по ГОСТ 14254-2015

IP67

Климатическое исполнение и категория по ГОСТ 15150-69

У1

Нормальные условия измерений:
- температура окружающего воздуха, °С
- относительная влажность воздуха, %


от +15 до +25
от 30 до 80

Рабочие условия измерений:
- температура окружающего воздуха, °С
- относительная влажность воздуха, %


от –45 до +70
95 при +35 °С

Средняя наработка на отказ, ч, не менее

230 000

Средний срок службы, лет, не менее

25

Примечание:

(1) Для диапазона номинального первичного тока 80-300А.
(2) Для диапазона номинального первичного тока 350-600А.
(3) Для диапазона номинального первичного тока 800-1500А.
(4) Для диапазона номинального первичного тока 2000-2500А.
(5) Для диапазона номинального первичного тока от 3000А.

Габаритные размеры трансформаторов ТРП-0,66-2

Модификация трансформатора

Габаритные размеры, мм
(ширина×высота×глубина)

Габаритные размеры отверстия, мм (ширина×высота)

Диаметр отверстия, мм2

Масса не более, кг

ТРП-0,66-2/30

102х106х53

-

31

1,8

ТРП-0,66-2/40

143х166х70

40х41

-

2,2

ТРП-0,66-2/68

203х203х62

61х87

-

3

ТРП-0,66-2/162

187х327х55

81х162

-

3



Характеристики:

Артикул 61008003
Класс точности 0,5S
Номинальный вторичный ток 5
Номинальный первичный ток 600
