PD194PQ-9R4T Многофункциональные приборы 1RS-485 (лицевая панель 96х96 мм)

Производство КС

Артикул 61003

Многофункциональные цифровые электроизмерительные приборы PD194PQ торговой марки КС® предназначены для измерения электрических параметров в сетях переменного тока с отображением результатов измерения в цифровой форме, передачи результатов измерения по цифровым интерфейсам, аналогового преобразования параметров электрической сети в унифицированные сигналы постоянного тока и напряжения.

Область применения
  • Низковольтные комплектные устройства (НКУ)
  • Системы телемеханики
  • Системы Автоматизации и РЗА
  • Системы связи
  • Системы мониторинга
  • Системы учета электроэнергии и энергоресурсов
Внесены в Государственный реестр средств измерений
№ 55602-13

21 350 руб. / шт
(Цена с НДС)
-
+
Заказать товар
Получить бесплатно

Руководство по эксплуатации 7.86 MB
Свидетельство об утверждении типа средств измерений 509.68 KB
Описание типа 815.86 KB
Декларация 1.06 MB

Особенности

  • Измерения: 31 параметр электрической сети (напряжения фазные, линейные, среднее по фазам, среднее линейное, нулевой последовательности; токи фазные, средний по фазам, нулевой последовательности; мощности активные, реактивные, полные по фазам и суммарные, коэффициенты мощности по фазам и общий, частота).
  • Номинальное значение напряжения переменного тока (UН): 500В.
  • Номинальное значение силы переменного тока на входе (IН): 5А.
  • Порт связи: RS-485 (Modbus RTU).
  • Трехстрочный светодиодный индикатор (красный).
  • Габаритный размер: 96х96 мм.
  • Импульсный выход: 1.
  • Основная приведенная погрешность измерения: ± 0,5%.
  • Подключение: по 3-фазной 3-проводной или 3-фазной 4-проводной схеме.
  • Настройка прибора: с помощью кнопок на передней панели.
  • Питание:    80...270 В.
  • Рабочий диапазон температур: от -40°С до +70°С.
  • Степень защиты по передней панели: IP66 (по ГОСТ 14254-96).
  • Средний срок службы: 25 лет.
  • Межповерочный интервал: 8 лет.
  • Гарантия: 3 года.

Основные технические характеристики

Характеристика / Параметр

Описание / Значение

Номинальное значение силы тока Iн(1)

А

5

Номинальное значение линейного Uнл (фазного Uнф) напряжения(1)

В

100 (57,7); 380 (220)

Частота тока и напряжения

Гц

от 45 до 55

Погрешность измерения
- токи, напряжения
- мощности
- частоты
- коэффициента мощности


± 0,5 %
± 0,5%
± 0,01Гц
± 1 %

Допустимая кратковременная перегрузка на измерительных входах напряжения

В

2•Uн  в течение 60 с

Допустимая кратковременная перегрузка на измерительных входах тока

A

по таблице 2

Напряжение питания постоянного тока или переменного тока частотой от 45 до 65 Гц

В

от 80 до 270

Напряжение питания(1)

В

~80-270, 45-55 Гц или =80-270

Мощность, потребляемая от источника питания, не более

BА

5

Сопротивление  измерительного  входа  тока,  не  более

мОм

20

Сопротивление измерительного входа напряжения, не менее

МОм

1

Схема  подключения  каналов  измерения  напряжения

1-фазная 2-проводная, 3-фазная 3-проводная или 3-фазная 4-проводная(1)

Цифровые порты

1 порт RS-485, скорость от 2400 до 9600 бит/с, протокол Modbus RTU

Условия эксплуатации

Температура окружающего воздуха, °С

от - 40 до +70

Относительная  влажность, %

до 95 при 35°С

Средняя наработка на отказ

ч

200 000

(1) Выбирается при заказе.

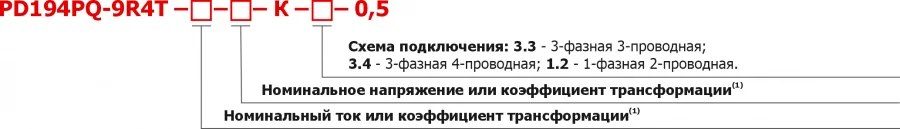

Структура условного обозначения модификаций многофункциональных приборов


(1) В случае подключения измерительных входов тока (напряжения) прибора к измеряемой цепи непосредственно, без измерительных трансформаторов тока (напряжения), указать номинальный ток, например 5А (номинальное напряжение, например, 380В).

В случае подключения измерительных входов тока (напряжения) прибора к измеряемой цепи через измерительные трансформаторы тока (напряжения), указать коэффициент трансформации тока, например, 200А/5А (коэффициент трансформации напряжения, например, 110000В/100В). В числителе - номинальный ток (напряжение) первичной цепи трансформатора, в знаменателе - номинальный ток (напряжение) вторичной цепи трансформатора.

Номинальное показание тока (напряжения) прибора (значение, указанное в числителе дроби) пользователь может изменять через меню настройки прибора, что позволяет настраивать прибор для работы с трансформаторами с разным номинальным током (напряжением) первичной цепи. В отличие от номинального показания тока (напряжения) номинальное значение входного тока (напряжения) прибора (значение, указанное в знаменателе дроби) изменению не подлежит.

Пример оформления заказа

Многофункциональный прибор PD194PQ-9R4Т-5/5А-500В-К-3.4-0,5.

Многофункциональный прибор переменного тока, с номинальным входным током 5 А и трансформацией по току 5/5, номинальный линейное напряжение 500 В, схема подключения 3-фазная 4-проводная, погрешность измерения ±0,5 %, 1 порт связи RS-485.
